奇美 42吋液晶電視不及格維修紀錄

by ·

首頁 >> 鐵道 >> 奇美 42吋液晶電視不及格維修紀錄


以往不及格研究室都教大家寫程式，

今天來點不一樣的：

奇美 42吋液晶電視不及格維修紀錄

今天的主角就是這位奇美 42吋電視，

故障原因為：

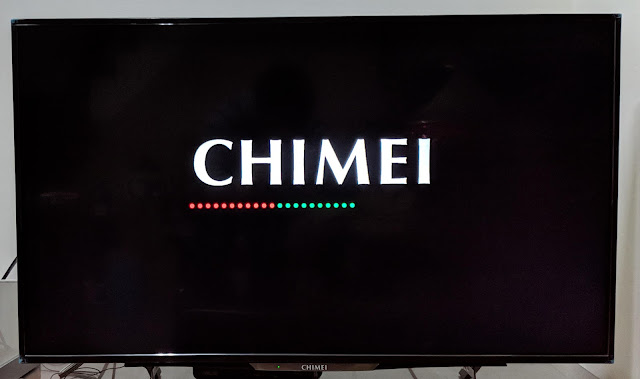

              停在開機畫面

就是一直點點點的動畫不進入系統，

初步研判為主板故障，

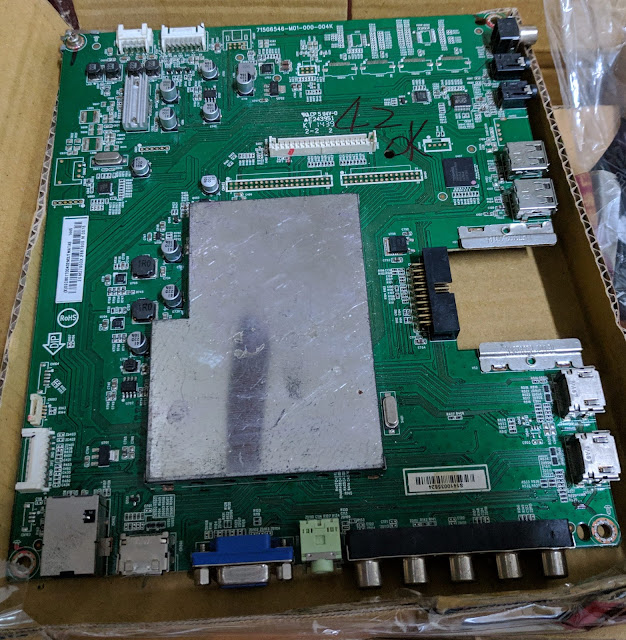

上網購買同型號的二手零件，

就能直接換掉故障的主板

找個平坦的桌子放置電視，

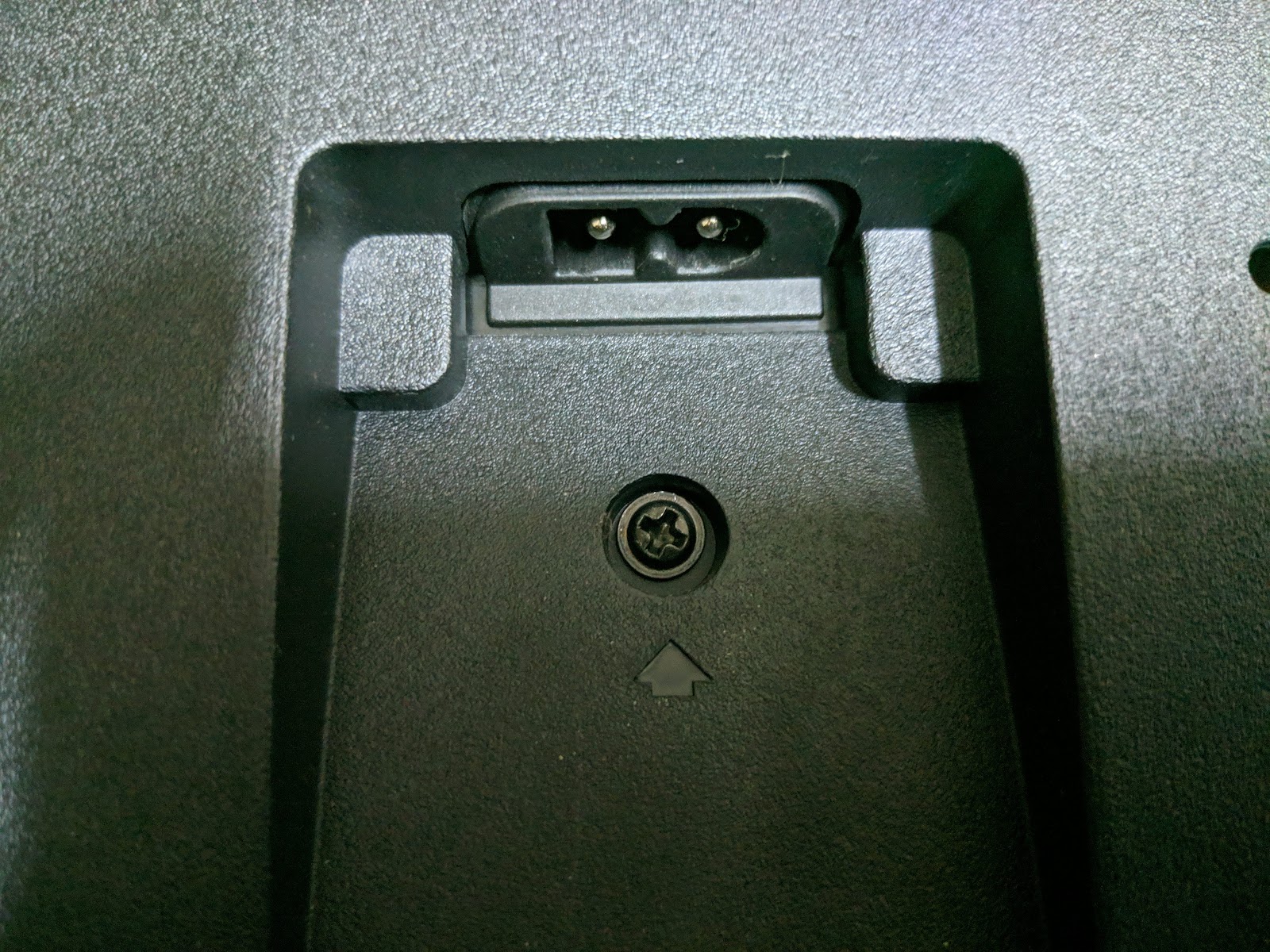

將電視腳架四個螺絲拆開，

接著卸下電視周遭與背面的各個小螺絲，

就能夠將電視背板取下，

液晶電視的構造不複雜，

電源板：

將220V交流電轉換成直流電壓

電視主板：

處理按鍵、遙控器、背光以及接收各類影像信號轉LVDS信號送給邏輯板，聲音輸出到喇叭

邏輯板：

LVDS信號轉換成液晶螢幕的TCON信號

至於背光模組只要背光有亮基本上沒什麼問題

根據上述功能看來，

故障原因在主板，

故整組更換

測試沒問題後，

將背板裝回去鎖上螺絲與腳架就完工。



================================
